當前位置：首頁 » 歐美晶振 » ECScrystal晶振 » ECS歐美晶振CSM-8Q,ECS-200-18-20BQ-DS音叉晶體

prevnext

ECS歐美晶振CSM-8Q,ECS-200-18-20BQ-DS音叉晶體

頻率：20MHZ

尺寸：7.0*5.0mm

ECS晶振CSM-8Q,ECS-200-18-20BQ-DS音叉晶體,伊西斯晶振,無源貼片晶振,石英晶體諧振器,SMD晶振,無源晶體,7050mm晶振,型號CSM-8Q,編碼ECS-200-18-20BQ-DS是一款金屬面貼片型的無源諧振器,采用優異的原料匠心打磨而成,具備高質量低損耗的特點,非常適合用于智能家居,網絡設備,無線藍牙等領域.

晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.

訂購熱線：86-0755-27838351

ECS歐美晶振CSM-8Q,ECS-200-18-20BQ-DS音叉晶體,伊西斯晶振,無源貼片晶振,石英晶體諧振器,SMD晶振,石英晶振,無源晶振,7050mm晶振,型號CSM-8Q,編碼ECS-200-18-20BQ-DS是一款金屬面貼片型的無源諧振器,尺寸為7050mm,頻率為20MHZ,負載18pF,精度±30ppm,工作溫度-40°C ~+125°C采用優異的原料匠心打磨而成,具備高質量低損耗的特點,非常適合用于智能家居,網絡設備,無線藍牙等領域.

ECS-160-18-20BQ-DS無源晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.ECS歐美晶振CSM-8Q,ECS-200-18-20BQ-DS音叉晶體

橢圓形石英金屬殼晶振,49S假面貼片系列晶振,ATSSMGL晶振

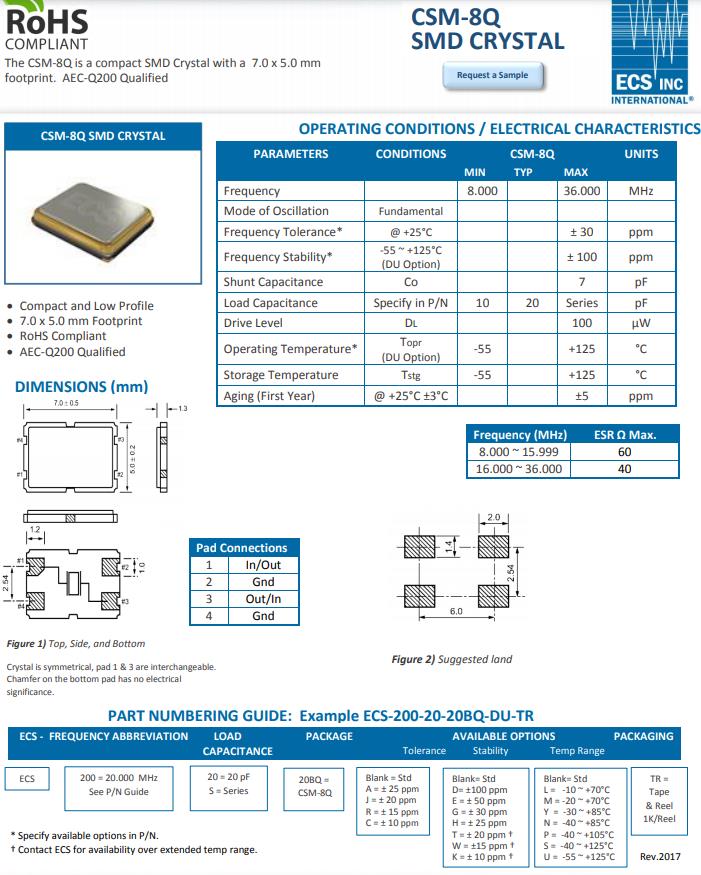

ECS-200-18-20BQ-DS晶振 參數表

ECS晶振規格	單位	CSM-8Q晶振	石英晶振基本條件
標準頻率	f_nom	20MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW
頻率公差	f_— l	±30× 10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.crystal95.com
頻率溫度特征	f_tem	±100× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	18PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

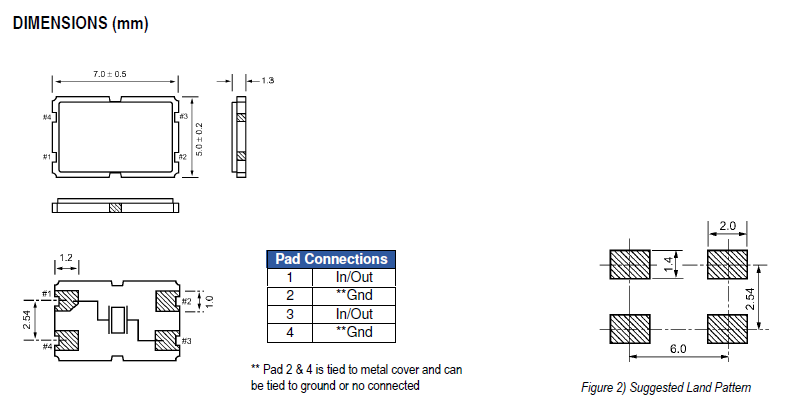

ECS歐美晶振CSM-8Q,ECS-200-18-20BQ-DS音叉晶體 尺寸圖

橢圓形石英金屬殼晶振,49S假面貼片系列晶振,ATSSMGL晶振

ECS-200-18-20BQ-DS晶振使用注意事項

耐焊性

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。ECS歐美晶振CSM-8Q,ECS-200-18-20BQ-DS音叉晶體
PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

(2) 在設計時請參考相應的推薦封裝。

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些進口貼片晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。

(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。ECS歐美晶振CSM-8Q,ECS-200-18-20BQ-DS音叉晶體

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Type 系列	Frequency	Operating Temperature 工作溫度
ECS-80-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	8MHz	-40°C ~ 125°C
ECS-80-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	8MHz	-40°C ~ 125°C
ECS-80-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	8MHz	-40°C ~ 125°C
ECS-240-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS-240-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS-240-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	24MHz	-40°C ~ 125°C
ECS-160-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	16MHz	-40°C ~ 125°C
ECS-160-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	16MHz	-40°C ~ 125°C
ECS-160-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	16MHz	-40°C ~ 125°C
ECS-120-18-20BQ-DS	ECS crystal	CSM-8Q	MHz Crystal	12MHz	-40°C ~ 125°C
ECS-120-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	12MHz	-40°C ~ 125°C
ECS-120-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	12MHz	-40°C ~ 125°C
ECS-200-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	20MHz	-40°C ~ 125°C
ECS-200-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	20MHz	-40°C ~ 125°C
ECS-200-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	20MHz	-40°C ~ 125°C
ECS-250-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS-250-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS-250-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	25MHz	-40°C ~ 125°C
ECS-110.5-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	11.0592MHz	-40°C ~ 125°C
ECS-110.5-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	11.0592MHz	-40°C ~ 125°C
ECS-110.5-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	11.0592MHz	-40°C ~ 125°C
ECS-100-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	10MHz	-40°C ~ 125°C
ECS-100-18-20BQ-DS	ECS晶振	CSM-8Q	MHz Crystal	10MHz	-40°C ~ 125°C

ECS歐美晶振CSM-8Q ECS-200-18-20BQ-DS音叉晶體
