有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：50~800MHZ

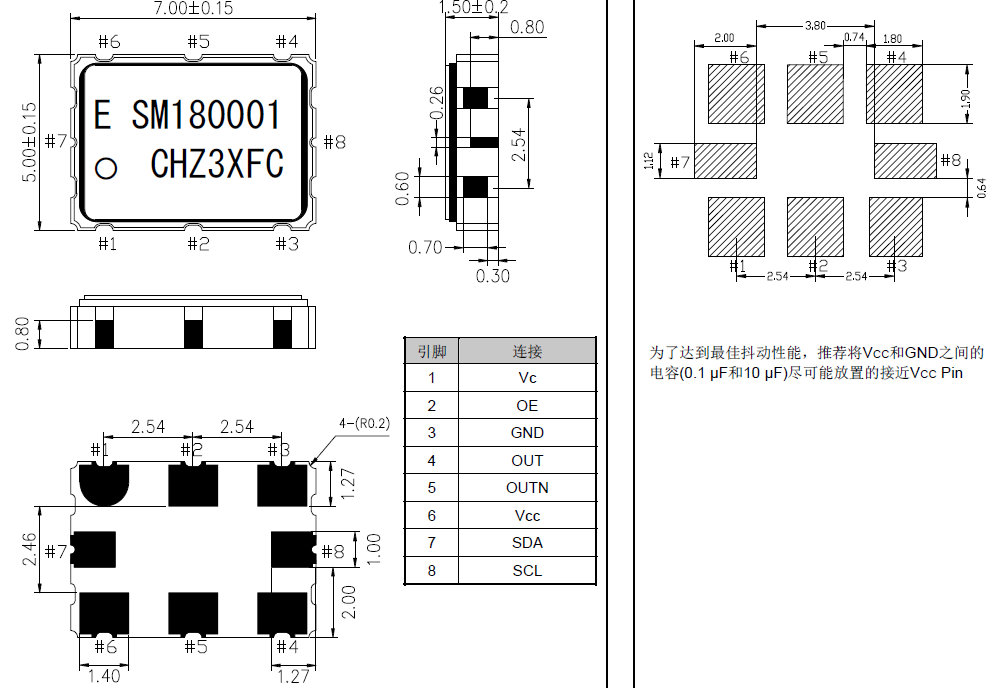

尺寸：7.0*5.0mm
在2010年全球晶振廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.
愛普生晶振,壓控晶振,VG7050EAN晶振,X1G0045411003晶振,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,衛星系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-EXPress的SDH / SONET發射基站等領域.符合RoHS/無鉛.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。
|
項目 |
符號 |
規格說明 |
條件 |
|
輸出頻率范圍 |
f0 |
50~800MHZ |
請聯系我們以便獲取其它可用頻率的相關信息 |
|
電源電壓 |
VCC |
0.125~3.3V |
請聯系我們以了解更多相關信息 |
|
儲存溫度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作溫度 |
T_use |
G: -40℃ to +85℃ |
請聯系我們查看更多資料http://m.takeda-k.com |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
頻率穩定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
無負載條件、最大工作頻率 |
|
待機電流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 極, L_CMOS≦15 pF |
|
輸出電壓 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
輸出負載條件 |
L_CMOS |
15 pF Max. |
|
|
輸入電壓 |
VIH |
80% VCC Max. |
ST 終端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降時間 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 極, L_CMOS=15 pF |
|
振蕩啟動時間 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
頻率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
愛普生壓控進口日產晶振型號列表:
愛普生壓控進口日產晶振編碼列表:
Model
Frequency
Frequency stability
LxWxH
Output Wave
Frequency Control Range
Temperature
Frequency tolerance
25°C Aging
I[Max]
VG7050EAN
622.080000 MHz
CJGLPZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050EAN
622.080000 MHz
CJGHPF
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050EAN
622.080000 MHz
CJGLPF
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050EBN
698.812335 MHz
CJGHBZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050EBN
794.727753 MHz
CJGHBZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050EBN
693.482990 MHz
CJGHBZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
VG7050EBN
698.812300 MHz
CJGHCZ
7.00 x 5.00 x 1.50 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 90 mA
| X1G0045411003 | VG7050EAN | 622.080000 MHz | CJGLPZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 90 mA |
| X1G0045411005 | VG7050EAN | 622.080000 MHz | CJGHPF | 7.00 x 5.00 x 1.50 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 90 mA |
| X1G0045411007 | VG7050EAN | 622.080000 MHz | CJGLPF | 7.00 x 5.00 x 1.50 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 90 mA |
| X1G0045510003 | VG7050EBN | 698.812335 MHz | CJGHBZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 90 mA |
| X1G0045510004 | VG7050EBN | 794.727753 MHz | CJGHBZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 90 mA |
| X1G0045510007 | VG7050EBN | 693.482990 MHz | CJGHBZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 90 mA |
| X1G0045510008 | VG7050EBN | 698.812300 MHz | CJGHCZ | 7.00 x 5.00 x 1.50 mm | LV-PECL | N/A ppm | -40 to 85 °C | +/-50 ppm | Included in frequency tolerance | ≤ 90 mA |
壓控晶體振蕩器產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的.但是為了石英晶振的品質和可靠性,必須在適當的條件下存儲,安 裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。愛普生晶振,壓控晶振,VG7050EAN晶振,X1G0045411003晶振
機械振動的影響:當低抖動晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。
產品使用每種產品時,請在規格說明或產品目錄規定使用條件下使用。因很多種7050壓控晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
