有源晶振是一款自身帶有電源電壓功能的石英晶體振蕩器,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
頻率：1MHZ~125MHZ
尺寸：7.0*5.0mm

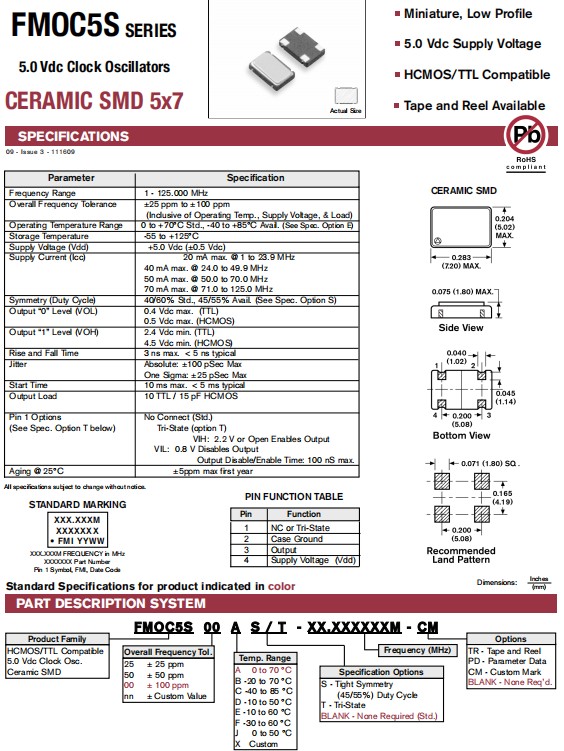

FMI晶振,FMOC5S晶振,FMOC5S00AS/T-26.000MHZ-CM晶振
貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
作為標準通信公司的專屬供應商,FMI晶振成立于1971年,總部位于美國,主要生產制造晶體元件,采用高精密的生產技術,打造質優價廉的產品,30多年來,我們一直為通信市場提供快速交付和嚴格公差,石英晶體，石英晶體振蕩器和石英晶體諧振器.1992年,頻率管理已擴展到OEM市場. FMI,頻率管理國際,成立的目的是為各種行業的各種電子系統應用提供頻率和時序控制的工程解決方案.FMI是一家真正以解決方案為導向的美國制造商.我們目前為各種細分市場提供產品,包括:極端環境,能源勘探,石油和天然氣勘探(各種定向鉆井工具),石油和天然氣生產工具,地熱/,熱監測工具,空間,科學(低地球軌道),科學(深空),廣告,軍事和航空航天,航空電子學,導航,控制系統,商業和工業,電信(有線或無線),無線(包括實用計量和大容量微型調制解調器,如XBee),工業控制(包括計量),汽車(發動機傳感器等),電腦周邊設備,LAN/WAN,光網絡
FMI晶振在頻率控制設備的設計和制造方面提供卓越的解決方案，目前向各種商業/工業細分市場供應產品,包括:計算機外圍設備,工業儀器儀表,LAN/WAN,光網絡,過程控制,電信和無線產品.我們專注于高質量的石英晶體振蕩器，壓控溫補晶體振蕩器(VCTCXO),壓控晶體振蕩器(VCXO),溫補晶體振蕩器(TCXO),晶體時鐘振蕩器(XO)，石英晶體采用表面貼裝和通孔封裝.我們提供晶體和石英晶體振蕩器產品的定制解決方案，
|
Parameter Frequency Range |
Specification 1 - 125.000 MHz |
|
Overall Frequency Tolerance |
±25 ppm to ±100 ppm (Inclusive of Operating Temp., Supply Voltage, & Load) |
|
Operating Temperature Range |
0 to +70°C Std., -40 to +85°C Avail. (See Spec. Option E) |
|
Storage Temperature |
-55 to +125°C |
|
Supply Voltage (Vdd) |
+5.0 Vdc (±0.5 Vdc) |
|
Supply Current (Icc) |
20 mA max. @ 1 to 23.9 MHz 40 mA max. @ 24.0 to 49.9 MHz 50 mA max. @ 50.0 to 70.0 MHz 70 mA max. @ 71.0 to 125.0 MHz |
|
Symmetry (Duty Cycle) |
40/60% Std., 45/55% Avail. (See Spec. Option S) |
|
Output “0” Level (VOL) |
0.4 Vdc max. (TTL) 0.5 Vdc max. (HCMOS) |
|
Output “1” Level (VOH) |
2.4 Vdc min. (TTL) 4.5 Vdc min. (HCMOS) |
|
Rise and Fall Time |
3 ns max. < 5 ns typical |
|
Jitter |
Absolute: ±100 pSec Max One Sigma: ±25 pSec Max |
|
Start Time |
10 ms max. < 5 ms typical |
|
Output Load |
10 TTL / 15 pF HCMOS |
|
Pin 1 Options (See Spec. Option T below) |
No Connect (Std.) Tri-State (option T) VIH: 2.2 V or Open Enables Output VIL: 0.8 V Disables Output Output Disable/Enable Time: 100 nS max. |
|
Aging @ 25°C |
±5ppm max first year |
FMI晶振,FMOC5S晶振,FMOC5S00AS/T-26.000MHZ-CM晶振
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
有源晶振的負載電容與阻抗
負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
耐焊性：
將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源SMD晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
